機器尺寸 | 1600*2500mm |
多功能切割頭 | XK-1625CT振動刀切割機 |
工具配置 | 多種切割工具，十字定位激光（選配） |
安全配置 | 高靈敏紅外線感應（選配） |
切割速度 | 最高速度1200mm/s |
切割厚度 | 最大16mm |
材料固定方式 | 大功率真空吸附并智能分區 |
重復定位精度 | 最高0.001mm |
機械精度 | 最高0.002mm |
應用行業
汽車內飾加工行業，應用于汽車座套、座墊、方向盤把套的切割加工
皮革加工行業，應用于皮革切割沖孔
適用材料
皮革材料、布料、紙張、泡模板等多種非金屬材料
技術參數
技術參數/型號 | XK-1625 |
多功能機頭 | 具備震動全斷切割、半斷切割和光標定位功能 |
工具配置 | 多種切割刀具（根據實際加工情況而定） |
安全裝置 | 采用紅外線感應，反應靈敏、安全可靠 |
平移速度 | 800-1200mm/秒 每分鐘40—60米 |
切割速度 | 400-800mm/秒(根據不同切割材料) |
切割厚度 | ≤20mm(根據不同切割材料) |
切割材料 | PVC板、皮革布料、絲圈腳墊、海綿復合皮材料等 |
固定方式 | 膠輥壓料/自動送料 |
重復精度 | ≤0.1mm |
緩沖容量 | 2GB |
傳動系統 | 進口（數字伺服馬達、直線導軌、同步帶、絲杠） |
兼容文件格式 | DXF /PLT |
真空泵功率 | 9.0KW |
額定電壓 | 380V±10% |
有效工作范圍 | 1600*2500mm |
整機尺寸 | 定臺3250*2080*1220mm /送料3550*2280*1220mm |
配置
振動刀切割機基本配置
床身：采用無縫焊接加工技術
臺面：整體鋁版高精度不加工技術平面度加工誤差在0-0.5mm以?xún)?nèi)
電機:松下或安川伺服電機
導軌：臺灣PMI直線導軌
刀頭：瑞士技術高頻振動刀
刀片：進口切割刀片
面板：帶有獨立控制面板，可插入U(xiǎn)盤進行脫機工作
傳動系統：定臺式不采用伏龍鋼絲皮帶傳動
自動送料采用齒條傳動系統
可選配置
畫筆:對加工材料進行標記，標記加工序列號及加工汽車型號
沖孔刀：按所需行業用途進行預先沖孔，減少后續加工步驟，提高生產效率
繪圖儀：利用樣板進行掃描，進行后續定型加工
性能特點
1、高頻振動刀刀具，切割速度快，精度高，性能穩定。
2、采用自動調節壓盤工具，防止出現鉤掛現象，切割平穩無毛邊
3、多種工具頭，快速更換以適用不同材質
4、超高頻振動刀切割技術，杜絕了人工劃切的不規范、沖壓機精度限制、激光切割機燒焦異味等弊端；
5、便捷輸出、高速切割、快速成型；
6、支持DXF、PLT、HPGl等多種格式，免刀模，節省人力物力，簡化工作流程。
7、可遠距離與多臺電腦相連人機分離操作，提升企業生產管理。

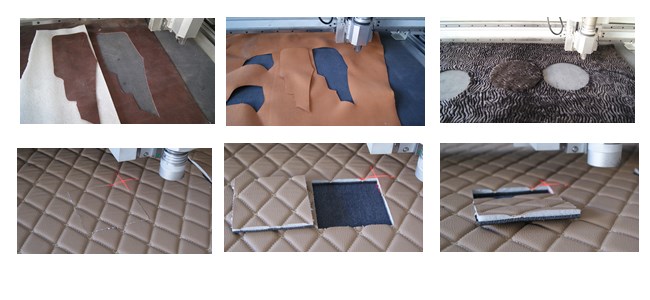

切割樣品展示
售后服務及技術支持
1、星凱激光免費提供振動刀切割機技術支持，包括振動刀切割機操作學習簡單保養及簡單故障排除方法。
2、免費提供振動刀切割機控制軟件升級，汽車內飾版型及相關升級版型。
3、振動刀切割機送貨上門，技術人員上門安裝調試，整機一年免費質保，終生保修。
4、若振動刀切割機出現故障，提供振動刀切割機上門維修服務，全國24小時以?xún)?nèi)到達。
