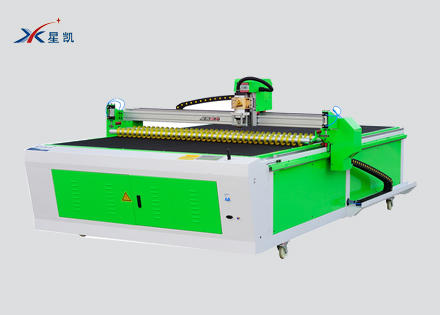

星凱XK1625旋轉刀切割機操作流程
發布時間:2020-03-24發布者:星凱機械所屬類別:公司新聞

星凱XK1625旋轉刀切割機操作流程

一、對刀

1.1 手動對刀

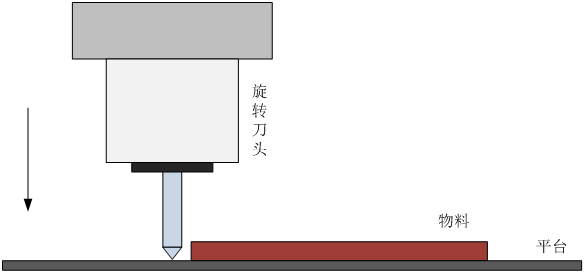

1.在待機界面,按Z+,Z-鍵移動旋轉刀到物料切割位置,如圖

3. 按小數點鍵.”,彈出記錄位置界面,按確定鍵,記錄當前旋轉刀所在的位置。這個位置就是在加工的過程中,旋轉刀下降的位置。

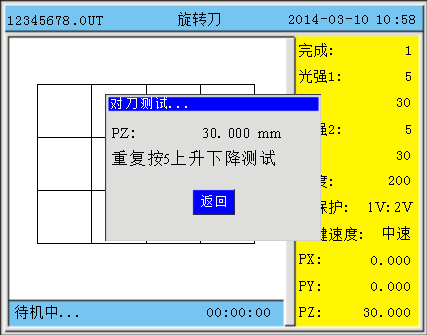

4.按Z- 將旋轉刀移動到最高處,按數字5鍵,測試對刀,此時彈出如圖界面。此時切割頭將自動下降到剛才記錄的對刀位置,并且在界面中顯示當前Z軸的坐標。在該界面中,再次按數字5鍵,切割頭可以上抬到完成上抬高度指定的位置,如對刀位置為30mm處,完成上抬高度為20mm,那么,上抬時的位置為10mm處。如果在測試過程中需要緊急停止,可以按暫停鍵,停止運動。重復按5鍵上升下降測試,按ESC 鍵退出測試。


1.1.2 自動對刀

1. 工作前,已經配備對刀塊,接線方式如下(以下接法為低電平有效)。如果對刀塊時高電平有效,請參考具體對刀塊的接線圖,控制卡的對刀塊信號接口為Door_SW端子。注意,高電平有效時,需要將設備參數中的對刀塊極性改為“正極”。

2. 在設備參數中設置好對“對刀塊高度H,如下圖H = 10mm

3. 將旋轉刀頭,移動到對刀塊上面。

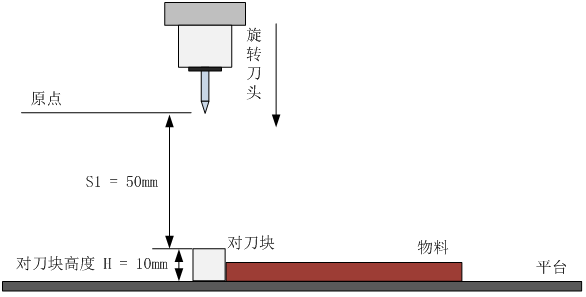

  4.在待機界面,按數字0”鍵,啟動自動對刀,按確定鍵執行。此時旋轉刀頭往下移動,移動速度為Z軸 停止速度。如圖所示。

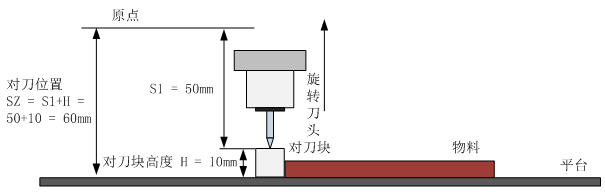

5.當?shù)额^觸碰到對刀塊后,停止下降,同時記錄當前Z軸的坐標值,如圖所示為S1 = 50mm。此時,實際的對刀位置SZ = S1+H(碰到對刀塊的位置+對刀塊的高度),記錄保存。最后,旋轉刀頭往上返回原點位置。此時,自動對刀完成。

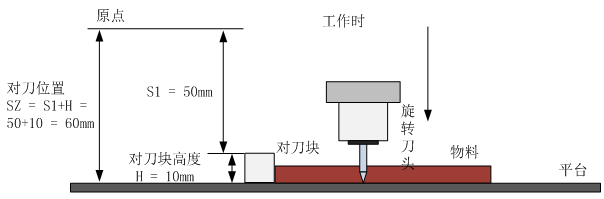

6.假定對刀塊的高度為H = 10mm,則對刀位置為SZ = S1+H = 50+10 = 60mm。則對刀位置為物料底部到原點的位置。工作的時候,旋轉刀將自動下降到60mm的位置執行切割。如圖。


7. 對刀完成后,可以按數字鍵5”測試,對刀位置是否正確(和手動對刀第4步一樣)。注意測試時,將切割頭移開對刀塊,否則會撞到對刀塊。


1.2主軸和壓料棍控制

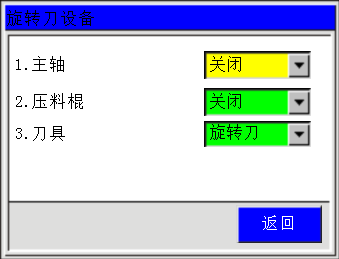

在待機界面,按數字6鍵,進入控制界面,在這個界面中可以控制主軸和壓料棍的開關,如主軸,選擇為打開,表示啟動主軸,選擇為關閉,表示停止主軸。在這個控制界面下,可以快速切換刀具,如果需要選擇旋轉刀切割,將刀具選擇為旋轉刀。

1.3刀具切換

在待機界面,按數字6鍵,進入控制界面,可以快速選擇刀具為旋轉刀。當選擇為旋轉刀時,控制卡將采用旋轉刀切割,工作時,先開啟主軸,然后延時一段時間后,等待主軸運轉刀額定轉速后,下降切割,空程時,上抬到指定高度,完成時,回到完成上抬高度指定位置,然后關閉主軸,等待主軸停止后,退出加工。

1.4 加工流程

1. 當需要旋轉刀切割時,將刀具選擇為旋轉刀。

2. 放置切割物料,然后按數字6鍵,將壓料棍打開,壓料。(如果有壓料裝置的話。)

3. 執行對刀,按Z+/-鍵移動切割頭到達物料切割位置。按小數點“.”鍵記錄對刀位置。

4. 如果有對刀塊,請操作4.1.2節,執行自動對刀。

5. 按數字5鍵測試對刀位置是否正常。

6. 移動XY軸,將切割頭移動到定位點位置,按定位鍵。

7. 按開始鍵切割。加工時,先開啟主軸,等待主軸運行到額定轉速后,下降切割,空程時,上抬到指定高度,完成時,回到完成上抬高度位置,然后關閉主軸,等待主軸停止后,退出加工。




1.5注意事項

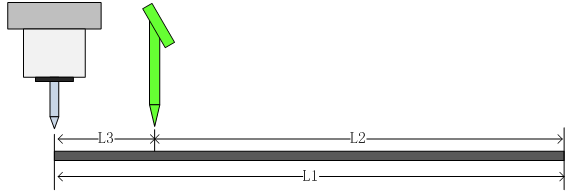

1. X向幅面:當機器同時配備旋轉刀和激光時,由于兩個切割頭是在X方向并排的,而兩個頭之間是有間隔的,因此,每個頭能夠切割的范圍比機器幅面要小,如圖每個頭的實際幅面為L2 = L1X向機器幅面)-L3(兩頭間距)。此時需要將X軸的最大坐標設為L2。如果只有旋轉刀設備,X軸的最大坐標可以為L1。

以上為我公司整理方便廣大客戶朋友使用的教程,如有任何問題可以電話聯系我司!
